Concours de machines 2017

PLIABLE

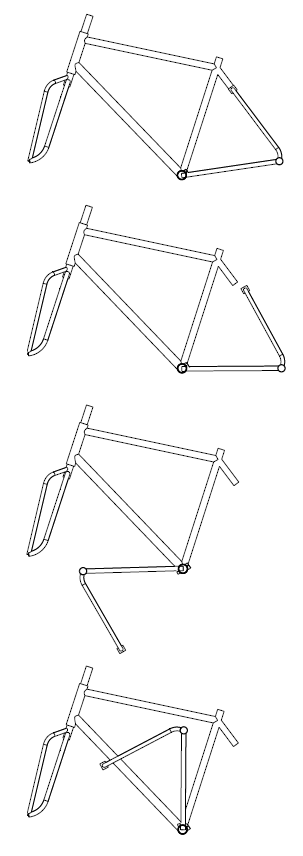

Le vélo a été conçu afin qu’il puisse se ranger dans une valise standard pour voyager en avion (90x70x50cm) sans utiliser les S&S couplings. Cela implique un système de pliage du cadre en deux parties. Les haubans peuvent se détacher au niveau du wishbone, permettant au triangle arrière de pivoter autour du boitier de pédalier pour se ranger autour du triangle avant. Cette configuration prévoit un pontet démontable sur les bases afin d’assembler les deux parties du cadre et minimiser le rangement. Cela permet aussi d’installer une transmission par courroie sans avoir recourt à un « fendeur » sur les haubans.

TRUSS

La Machine est équipée d’une fourche “Truss” conçue pour une pratique Gravel. Le principal avantage est de garder une fourche rigide malgré l’utilisation de frein à disque. En effet, le freinage avec disques génère beaucoup plus de torsion sur la fourche que des freins sur jantes. La sensation en roulage est semblable à une fourche en carbone. L’amortissement vient ensuite avec l’utilisation de pneus tubeless gros volume, Compass 650bx48mm, afin de donner du confort sur les sentiers hors route.

Cadre

Le triangle avant est composé d’un mélange de tubes Dedacciai et Colombus pour un meilleur rapport rigidité/poids. Le tube horizontal est un Colombus Cromor à double épaisseur, le tube de selle un Dedacciai DR-Zero triple épaisseur et le tube diagonal un Colombus Zona oversize pour plus de rigidité. Bases et haubans sont fabriqués à partir de tube 25CD4 à épaisseur constante de Colombus, permettant de les cintrer et les former suivants les caractéristiques techniques de la machine.

Specs

• Pivot 1″1/8

• Tige 27.2mm

• Boitier BSA 73mm

• Entraxe de roues 10x135mm arrière et 9x100mm avant

• Transmission 1x11 40T / 11-42T

• Roues 27.5″x48mm

• Deux fixations porte-bidons sur le cadre / support pour garde-boues éventuels.

• Montage frein à disque type Postmount 160/140mm

Géometrie:

• Hauteur douille: 187mm

• Angle douille: 72°

• Hauteur tube de selle: 530mm

• Angle selle: 72.3°

• Longueur de bases: 420mm

• Drop boitier: 60mm

• Longueur fourche: 405mm

• Déport fourche: 50mm

Composants

• Roues: Jantes Stans Arch MK3 / Moyeux Chosen & Hope

• Pneus: Compass Switchback Hill 650bx48mm

• Guidon: Jones H-bar / ESI grips

• Potence: Thomson 0° 70mm

• JDD: Stronglight 1”1/8 Headset

• Pédalier/Boitier/ Couronne: SRAM GX mono 175mm, GXP, Specialite TA.

•  Transmission: SRAM GX mono

• Selle / Tige / Collier: Specialized Henge, Thomson

• Frein/Disc:  TRP Spyre

• Levier: Avid Speed Dial 7

• Gaines / Cables: Jagwire & Kble

• Eclairage: Dynamo velogical, Supernova E3 Pro2, Airstream Tail Light2

• Sonnette: BLB

• Porte-bidons: King Cage Inox
